Ansys STK
디지털 미션 엔지니어링 및 시스템 분석용 소프트웨어

Ansys Systems Tool Kit(STK)는 현실적인 미션 컨텍스트에서 플랫폼 및 페이로드를 분석할 수 있는 피직스 기반 모델링 환경을 제공합니다.

운영 환경에서 복잡한 시스템을 모델링하고 시뮬레이션합니다.

Systems Tool Kit(STK)를 사용하면 고해상도 지형, 이미지, RF 환경 등을 포함하는 사실적이고 시간에 따른 동적 3차원 시뮬레이션 내에서 복잡한 시스템을 모델링할 수 있습니다. 지상, 해상, 항공우주 asset들의 정밀한 모델을 선택, 생성 또는 외부에서 불러들여 이것들을 결합하여 기존 또는 제안된 시스템을 나타냅니다. 언제 어느 곳에서든 전체 시스템 작동 상황을 시뮬레이션하여 작동 방식 및 미션 성과를 명확히 파악할 수 있습니다.

  • Check icon outline
    멀티도메인, 시간에 따른 동적 모델링 환경
  • Check icon outline
    전문 항공 및 우주 미션 기능
  • Check icon outline
    사용자 지정 가능한 보고서 및 뛰어난 시각화
  • Check icon outline
    강력한 개방형 API

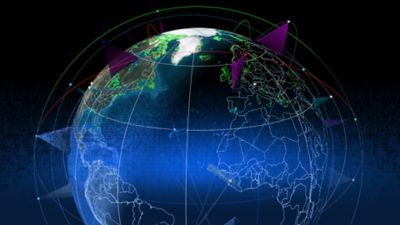

DME Constallation

간단 사양

Ansys STK를 사용하면 시스템 이상의 시뮬레이션을 대화형 운영 환경 모델로 확장하는 멀티도메인 시나리오를 만들 수 있습니다. 개체 간의 복잡한 관계를 정의 및 이해하고 시간에 따른 성능을 분석합니다.

  • 우주 미션 시스템 설계
  • 우주에서의 운영
  • 항공 미션 시스템 설계
  • 고급 RF 시스템 설계
  • 멀티도메인 운영 개념
  • 통신 네트워크
  • 전기-광학 및 적외선 센서 시스템
  • 방어 시스템 평가

미션 모델링으로 디지털 엔지니어링 혁신

STK는 30년 이상 미션(운영 환경)을 시스템 엔지니어링에 도입해 왔습니다. 간단한 4단계로 방법을 알아보세요:
  1. 시나리오로 시작합니다. 이 시나리오는 STK의 Digital Mission Engineering 환경의 샌드박스입니다.
  2. 시스템 모델을 추가합니다. 모델은 충실도가 낮은 대표값부터 충실도가 높은 시뮬레이터 값까지 다양할 수 있습니다. STK 시나리오를 사용하여 프로그램 수명 주기 동안 모든 모델과 그 상호 작용을 지속적으로 평가합니다.
  3. 전체 운영환경 항목들에 대해서 시스템을 분석합니다. 개별 객체(모든 참조 프레임)의 위치 및 방향에서부터 개체 사이의 상대적 기하학에 이르는 모든 특성과 피직스 기반 상호 작용을 평가합니다.
  4. 의사 소통하고 결정합니다. STK에서 수만 개의 측정치를 사용하여 보고서 및 그래프를 준비합니다. 흥미롭고 정확한 2D 및 3D 렌더링 및 애니메이션으로 이 모든 것을 화면에 표시할 수 있습니다. 상상력에 맡기지 마세요.

STK 기능

Ansys STK를 통해 진정한 디지털 혁신을 실현하십시오.

Ansys STK는 디지털 엔지니어링을 시스템과 시스템이 성공해야 하는 운영 환경인 미션으로 확장합니다.

이것이 디지털 미션 엔지니어링입니다. 시스템이 설계되고 나면 프로젝트 수명 주기가 끝날 때쯤 나오는 것처럼 느껴지지만, 그 이상입니다. 디지털 미션 엔지니어링은 설계에서 개발, 테스트, 운영 및 지속에 이르기까지 조기에 그리고 자주 적용되어야 합니다. 빠른 시일 내에 문제를 발견하면 경쟁사보다 훨씬 빠르게 배포할 수 있는 우수한 설계를 구축할 수 있습니다.

Satellite Wireframe Solid



주요 기능

Ansys STK는 항공우주, 국방, 통신 및 기타 산업을 위한 피직스 기반의 멀티도메인 분석 기능을 자랑합니다.

  • 커뮤니케이션 모델링
  • 레이더 모델링
  • 전기-광학 및 적외선(EOIR) 모델링
  • Astrogator
  • 연결 해석
  • Aviator
  • 테스트 및 평가
  • 커버리지
  • Analysis Workbench
  • Integration and Customization
  • 병렬 컴퓨팅
  • 보고서 및 시각화
  • 자동 교차 분석

STK의 통신 기능을 사용하면 RF 환경을 포함하여 시스템의 모든 물리적 구성 요소를 모델링할 수 있습니다. 다양한 조건 및 간섭의 영향을 평가합니다. 포괄적인 링크 버짓 분석을 수행합니다.

STK의 레이더 기능은 SAR(Synthetic Aperture Radar) 또는 탐색/추적 모드에서 시스템 성능을 시뮬레이션합니다. 모든 asset이 포함된 미션 환경에서 monostatic, bistatic, 다기능 레이더를 모델링할 수 있습니다. 레이더 시스템에 대한 다양한 조건 및 간섭의 영향을 평가합니다.

STK의 EOIR 기능은 전자-광학 및 적외선 센서의 감지, 추적 및 이미징 성능을 모델링합니다. EOIR을 사용하여 컨셉 개발, 설계, 현장 테스트 및 운영을 지원할 수 있습니다. STK는 통합된 성능을 평가하기 위해 센서 플랫폼 역학, 통신 및 기타 미션 아키텍처 요소와 함께 전자-광학 및 적외선 성능을 고려함으로써 이러한 모델링을 큰 그림으로 만듭니다.

우주 전문가들은 20년 이상 STK의 Astrogator 기능을 사용하여 우주선 궤도를 모델링하고 이에 대한 미션 크리티컬 통찰력을 확보해 왔습니다. Astrogator를 사용하여 솔루션을 개발, 구체화 및 검증한 다음, 비행 성능에 따라 후속 미션 단계를 업데이트할 수 있습니다. Astrogator의 다재다능한 모듈형 아키텍처는 대부분의 우주비행 궤도 문제를 해결하기 위한 프레임워크를 제공합니다.

STK의 Conjunction 해석 기능은 우주에서 잠재적인 충돌을 감지 및 평가하고 발사 창과 지상 기반 레이저의 발사 시간 창에서 블랙아웃 시간을 결정할 수 있는 네 가지 충돌 위협 분석 도구로 구성되어 있습니다.

STK의 Aviator 기능으로 기체 성능 특성, 바람 및 대기 효과의 변화를 고려하여 기체 성능을 모델링할 수 있습니다. Aviator는 실제 비행 운항을 반영하는 현실적인 기동 및 비행 경로를 사용합니다. 이러한 작업은 검색 패턴과 같이 복잡하거나 배럴 롤과 같이 단일 할 수 있습니다. 이러한 유연성을 통해 복잡성의 수준을 결정할 수 있습니다.

Test and Evaluation Tool Kit (TETK)는 디지털 엔지니어링 제품 수명 주기 전반에 걸쳐 테스트 및 평가 작업의 효율성과 효과를 개선합니다. TETK를 사용하면 상세한 테스트 계획을 작성 및 검증하고, 테스트 실행을 모니터링하고, 테스트 후 결과를 신속하게 분석할 수 있습니다.

STK의 적용 범위 기능을 사용하면 asset 컬렉션에서 볼 수 있는 것처럼 가시성 분석을 불연속의 분산된 영역으로 확장할 수 있습니다. 응답 및 재방문 시간, 사용자 지정 가능한 풍부한 정성적 측정과 같은 기존 측정 기준을 사용하여 분석을 요약합니다.

STK의 Analysis Workbench 기능은 시간, 위치, 기준 프레임과 관련된 사용자 지정 함수 및 계산을 생성하는 데 사용할 수 있는 네 가지 애플리케이션 툴로 구성되어 있습니다.. 또한 시나리오에 복잡성을 더할 수 있는 수많은 사전 정의된 구성 요소를 제공하여 가장 복잡한 문제를 해결하는 데 도움을 줍니다..

STK에는 STK 외부에서 반복적인 작업을 자동화하고, 다른 애플리케이션을 STK와 통합하고, 다른 애플리케이션에서 STK의 기능에 액세스 및 사용자 지정 애플리케이션을 개발할 수 있도록 하는 두 가지 API(Object Model 및 Connect)가 포함되어 있습니다. 모든 인터페이스는 완전히 문서화되어 있으며, AGI는 코드 샘플의 GitHub repository를 유지 관리하여 개체 모델을 시작하는 데 도움을 줍니다.

STK의 병렬 컴퓨팅 기능을 사용하면 STK가 설치된 컴퓨터의 여러 컴퓨팅 코어들을 사용하여 가장 복잡한 계산 분석 작업을 분산 처리 할 수 있습니다.

병렬 컴퓨팅 기능에는 .NET, Java 및 Python용 SDK(소프트웨어 개발 키트)도 포함됩니다. 이러한 SDK를 사용하면 사용자 지정 모델 및 알고리즘의 실행을 쉽게 병렬화할 수 있습니다.

STK를 사용하면 사용자 지정 가능한 보고서 및 그래프와 놀라운 3D 애니메이션을 통해 결과를 쉽게 전달할 수 있습니다. 포인팅 벡터 및 볼륨 그리드와 같은 기하학적 구성요소에서 동적 분절이 있는 플랫폼의 3D 모델에 이르기까지 전체 시나리오를 시간에 따른 동적 3D 환경에서 시각화합니다.

STK의 Analyzer 기능은 ModelCenter의 엔지니어링 분석 기능과 STK를 결합한 것입니다. 파라메트릭 분석, carpet 플롯, 실험계획법(DOE) 테스트, 확률 분석 및 최적화 알고리즘을 사용하여 시스템의 설계 공간을 탐색할 수 있습니다.

STK RESOURCES & EVENTS

Featured Webinars

Live Webinar
October 04, 2023 11 AM EDT
Drone simulation
5G Communications System Digitally Engineered with Simulation

Join us for a demonstration of a digital engineering framework that integrates various software tools across model-based engineering, model-based systems engineering, and modeling simulation and analysis abstractions layers. Engage your complete team to solve complex microelectronics problems in the context of a scenario.

Live Webinar
October 06, 2023 10 AM EDT
Drone simulation
Air Systems and Subsystems: ISR Mission Development

This webinar will highlight mission development, sensor system modeling, and performance assessment against mission requirements.

Live Webinar
October 19, 2023 11 AM EDT l 4 PM BST
Fire
Digital Engineering Enabled with Ansys – Wildfire Detection

Learn how Ansys Minerva, ModelCenter, Systems Tool Kit (STK), and other digital engineering tools can be utilized throughout an entire wildfire detection mission design process, connecting multiple engineering workflows and teams.


Videos


Build Customized Workflows and Deploy Applications with STK

STK Engine provides an Application Programming Interface (API) for incorporating STK’s analytical,mapping, and visualization capabilities into custom applications. Engineers and systems integrators utilize STK’s robust object model and command-driven interfaces to streamline workflows, automate repetitive routines, or even deploy stand-alone solutions to end users. This provides endless possibilitiesfor developers to bring STK’s industry-leading systems modeling, simulation, and analysis capabilities to their applications.


Flexible Development Options

Ansys STK enables you to create multidomain scenarios that extend simulation beyond systems to an interactive model of the operational environment. Define and understand complex relationships between objects and analyze their performance over time.

  • Frameworks
  • .NET
  • Java
  • C/C++
  • Scripting
  • MATLAB
  • Python
  • VBScript/Perl
  • Embedded Visualization
  • 2D/Map - ActiveX Control
  • 3D/Globe - ActiveX Control

DME Product Page Images

Leverage Dynamic Systems Modeling and Simulation Capabilities

Extend the analytical depth of your applications with the same industry-leading functionality available throughout STK’s desktop solution. Developers now have the option to bring communications link analysis, radar analysis, trajectory design, dynamic coverage, attitude analysis, and other fundamental STK capabilities to their deployed applications.

  • Create and manage high-level objects (satellites, aircraft, and facilities)
  • Generate vehicle routes and attitude/orientation profiles
  • Analyze relationships between objects
  • Visualize objects in 2D and 3D
  • Import industry standard imagery and terrain formats
  • Animate in real or simulated time
  • Include any of the other computations and visualizations available in STK

Deploying Applications – Ansys STK Engine Runtime Licensing

Developing a custom application and putting it into the hands of other users couldn’t be easier. STK Engine includes deployment packages, instructions, and other resources to help you build installers and widely distribute your customized solution. This option permits engineers and systems integrators to fully license and deploy their custom applications in a stand-alone format to their end-users or additional customers — with nothing more than an Ansys STK Engine Runtime License

Stk Engine Application
