Ansys Speos
光学系统设计与验证

Ansys Speos可预测系统的照明和光学性能,从而节省原型制作时间和成本,同时提高产品效率。



Ansys Speos可帮助您以全新的视角看待光学仿真!

Ansys Speos提供直观全面的用户界面,通过使用GPU进行仿真预览提高了工作效率,并可轻松访问Ansys多物理场生态系统。

  • Ansys产品图标
    仿真传感器视觉
  • Ansys产品图标
    高级光学分析
  • Ansys产品图标
    光学设计优化
  • Ansys产品图标
    人眼视觉

快速规格

国际照明委员会(CIE)根据CIE 171:2006测试案例对Speos进行了评估,评估了光建模软件的准确性并展示了Ansys Speos的性能优势。

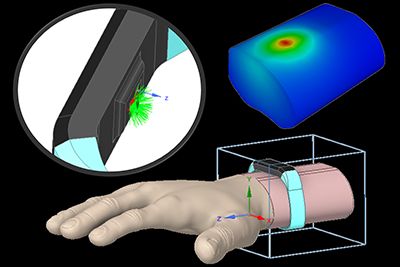

  • Connection with Multiphysics Simulations
  • CAD Connection
  • Visibility and Legibility
  • Ansys Cloud Integration
  • Speos Live Preview

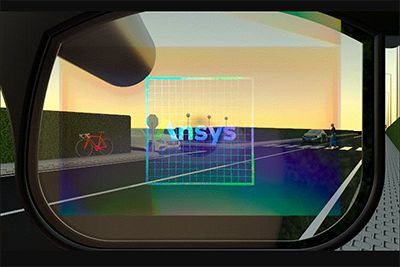

  • Virtual Reality

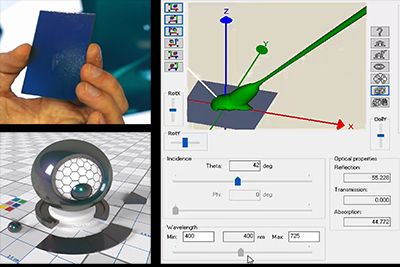

  • Custom Materials Library
  • Robust Design Optimization for Optical Design
  • Illuminance, Luminance and Intensity
  • Human Vision
  • Speos Lens System

July 2023

What's New

The new release of Ansys Speos delivers powerful capabilities that speed time to result, improve simulation accuracy, and expand interoperability with other Ansys products.

Virtual Lighting Animation Tool (Beta)
Optimization

Speos objects, or geometry, are based on photometric targets, including studies of the influence of parameters. Decreases set-up time by providing direct access to all available parameters and measurements from the simulation.

Texture Mapping PreviewTool
Block Recording

Block recording permits optical designs built with history tracking. Block recording in Speos 2023 R2 is more concise for improved readability.

Optical Surface/Optical Lens Defined by Excel
Speos GPU - ray file support

Simulations defined with ray file sources now run with Speos GPU direct simulation, providing the same result accuracy with GPU speed. Any illumination project can now benefit from GPU speed thanks to the support of ray file.

Speos Pattern
Interactive Live Preview

Speos 2023 R2 introduces a brand-new explorative workflow using Live Preview. Any modification in the definition of Speos objects is seen almost instantaneously thanks to the update button powered by Speos GPU.

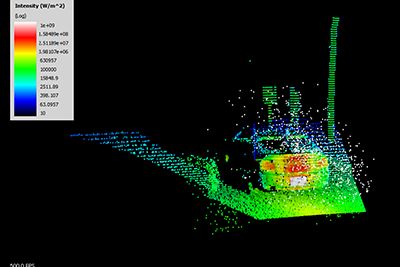

LiDAR -Imager resolution for Scanning/Rotating types (Beta)
Speos Sensor System

Speos Camera sensor permits designers to make the acquisition of the scene, accounting for lighting conditions, and dynamics. Speos Sensor System is based on EMVA 1288 standard.

Block Recording Enhancement –Support of OPD Features
Lightguide Trimming on Both Sides

Speos 2023 R2 introduces a new parameter to control lightguide homogeneity. It’s now possible to trim prisms on both sides. Like other lightguide parameters, it can be constant, defined by a table, or using control points.

Ansys Speos助力马自达迎来曙光

新一代MAZDA3使用Speos 3D光学分析来开发内饰和车灯。

Ansys Speos 马自达

任何时候都很难用言语说明汽车可以改进的程度,但是借助AnsysSpeos就可以通过可视化方式轻松说服设计人员。

全新MAZDA3的制作需要一种新的方法来判断照明建议并执行分析。这包括在开发早期阶段评估实际光照,以引导马自达采用Ansys Speos。借助Speos,马自达平均将每个项目减少了3个价值95,000美元的汽车模型,同时还找到了更好的内饰设计。

Speos解决方案帮助马自达在单个仿真中准确分析光量与波长,准确分析反射特性,并在两个维度中再现和量化亮度分布,从而使马自达能够在不影响精度的情况下执行仿真。通过整合Speos,马自达开发出更优质的最终产品,并在流程早期阶段更深入地参与详细的设计决策。马自达工程师可以优化产品功能以实现大批量生产,节省时间和资金,并可以通过Speos仿真与供应商合作,以确定更高效的开发流程的准确规格。

汽车外部仿真

自动驾驶传感器开发

Ansys提供综合全面的自动驾驶车辆传感器仿真功能,包括激光雷达、雷达和摄像头的设计和开发。

Alt text

车辆内饰

了解Ansys仿真如何优化车辆内饰设计,从舒适性、噪声到人机界面。

汽车外部仿真

车辆外观

Ansys仿真使您能够通过降低阻力、减轻重量并提高燃油效率和增加续航里程来优化汽车外观。

Autonomous vehicle simulation

功能

设计、优化和验证您的光学系统

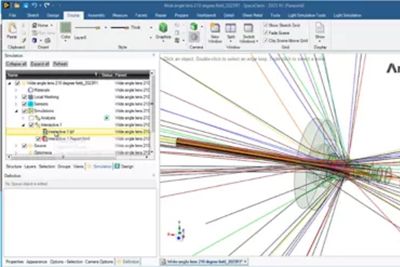

在您的虚拟模型中打开光源,直观地探索光源在3D中的传播。Speos实时预览功能提供仿真和渲染功能,因此您可以交互式地设计产品。通过首次就正确执行仿真,自动设计光学表面、光导和光学镜头,以缩短迭代时间并加速决策过程。为了符合您的性能规范,Speos将强大的光分析功能与全频谱的照明评估相结合,从而实现基于人眼视觉功能的高保真可视化。在虚拟现实中利用这些可视化效果,以获得完全沉浸式的审核体验。



功能

Ansys Speos光学设计软件以独特的方式对系统的光学性能进行仿真,并基于人眼视觉评估最终的照明效果。

  • 照明系统建模器
  • 照明系统分析仪
  • 人眼视觉
  • Speos实时预览
  • 适用于光学设计的鲁棒性设计优化
  • 光学部件设计
  • 光学传感器测试
  • HUD设计与分析
  • 远红外扩展
  • Ansys Speos HPC
  • 传感器仿真的道路库
  • 丰富的光学库
  • 黑盒共享
  • GPU计算

通过对未来系统或产品中的光通量进行建模、仿真和优化,深入了解光在系统中的工作方式。现在您可以准确地预测杂散光、热点和均匀性,以确保系统性能,评估可见光范围内的照度和发光强度。

实际上只需执行正确的色度、光度测量及研究,即可验证您选择的材料和光源,确保您的系统符合设计要求。您还可以一键点击,检查系统是否符合行业或法律标准。

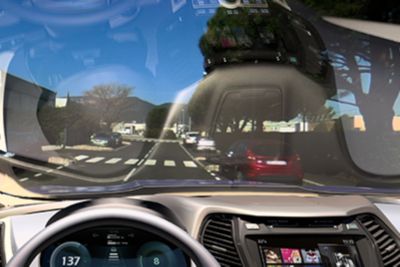

基于生理学的人眼视觉建模对视觉预测进行仿真,通过优化颜色、对比度、和谐度、光均匀性和强度来提高视觉感知质量,并考虑环境照明条件,包括日间和夜间视觉。Speos为您提供3D虚拟现实模型,以获得完全地沉浸式体验。

借助Speos实时预览的仿真和渲染功能,工程师可以交互式地设计产品,进一步加速开发。

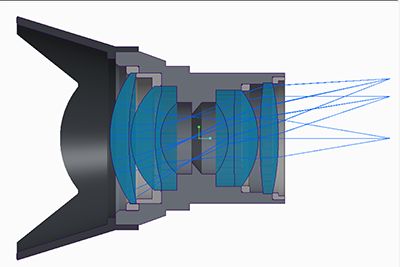

光学设计优化器可帮助您轻松缩小光学和CAD之间的差距,以便创建任何类型的光学组件,包括照明系统灯、开关、显示器和照明设备;之后便可在您的CAD软件中直接使用它们。评估系统的光学性能,并从集成工具中获益,以优化您的光机系统。您还可以进行公差分析研究,以提升系统的性能。

这些用于反射和折射部件的光导或Pillow光学器件。设计最佳的光束截止反射镜形状和模型制造约束,如制图和铣削。光学部件设计提供了独特的几何建模功能,因此您只需一键点击即可自动创建包含数十个结构单元的几何形状。该软件还允许您构建一个表面来准直光线。光学部件设计将提高您的生产力,缩短工程开发时间,同时加速样式的收敛。

光学传感器测试提供了一种内置环境,可在早期设计阶段快速评估不同设计版本对传感器感知的影响。从数字模型开始,包括相关几何结构、传感器布局和相关目标,涵盖物理模型激光雷达、超声波和摄像头系统。将传感器系统采集的数据集成到CAD平台中,并考虑特性和限制条件。无需手动操作,即可在大约15分钟内对各种情况下的不同传感器配置执行完整分析。使用结果确定特定传感器供应商的预期性能。

导入工具可以将任何本地Zemax OpticStudio®或任何由Speos生成的光学系统以黑盒的形式导入Speos。它包含执行分析所需的光学数据,同时保护导入系统的知识产权(IP)。镜头导入器确保成像系统开发过程中的独特连续性,并且光学系统的数据可以导入到Ansys VRXPERIENCE的摄像头传感器中进行交互式测试和验证。

Ansys LightField有助于在光学系统中存储和共享预先计算的子结构的中间仿真结果。可缩短仿真时间,允许供应商与其客户之间共享黑盒,从而提高性能和IP保护。

自动工具可帮助设计光学系统,并通过优化布局和形状、生成旋转轴、计算多个驾驶员眼盒的角度以及自动显示所需的光学体积来提高图像的感知质量。客观地鉴别图像质量并比较多种技术选项,对光学和视觉性能进行评分。您可以根据自己的验收标准检查合规性,并创建驾驶员感知的完整仿真。

远红外扩展提供了专用于设计和分析视觉的独特功能,以及用于国防行业的检测系统。简单地仿真和优化可见、近红外和远红外系统,以获得超过2,000纳米的波长,从而进行主动和被动检测。使用专用的照度、亮度和强度测量工具自动计算和了解您的光学系统的效率。通过投影在3D环境中的像素网格可视化您的视场,以确定检测能力并通过图像处理来处理模拟摄像头采集,使光学设计人员和嵌入式软件开发人员能够协作处理数字模型。

Ansys Speos和Ansys Cloud之间的连接加快了光学仿真时间,使您获取结果的速度加快了60倍。Ansys Cloud连接可帮助您将光学仿真与其他Ansys仿真解决方案(包括Ansys MechanicalAnsys FluentAnsys optiSLang)相结合,以提供简化和全面的结果。

更快的结果意味着有更多的时间进行设计探索,因此您可以在不影响交付期限、创新或质量的情况下找到最佳解决方案。预览您的照明和人体工程学仿真,加快上市进程,同时节省能源和空间。

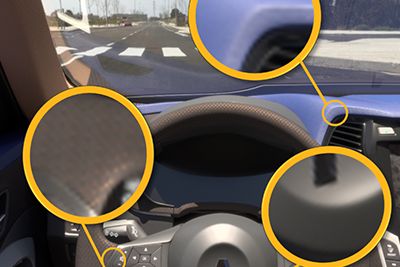

材料库中包括数千盏灯具、材料和工具,是专业人士激发灵感的地方。得益于最新的光源、材料光学属性和相关元素更新,拥有4,200多个尖端样品和物品,每个样品和物品都有一套专门的、全面的信息说明

它包含按范围(可见光和红外)分类的逆向反射道路材料,可由任何传感器类型(无论是摄像头、激光雷达还是人眼)感知。库材料包括沥青、道路标记和标志、车辆牌照、安全马甲、车漆、植被和金属。

借助GPU计算,Speos可显著提高仿真性能(平均基准性能提高140–260倍),同时不会降低准确性,并具有前所未有的高性价比。

Speos资源与活动

专题网络研讨会

On Demand Webinar
车辆在公路上行驶
CMOS传感器摄像头:3D场景中的图像质量分析

通过仿真对产品性能进行虚拟验证来节省时间和资金,不但可以激发新的创意,同时能够重现特定的使用和环境条件。  我们将在此次网络研讨会期间进行演示;将展示一套互联式工作流程,利用Ansys光学平台对摄像头传感器进行虚拟设计和测试,使用户将带有3D环境场景的传感器能量结果转换成电子图。

On Demand Webinar
GPU加速光学仿真 Ansys Speos
Ansys Speos中的GPU加速光学仿真

了解Ansys Speos中即将推出的创新GPU加速工作流程如何增强您的光学仿真,加速开发,并让您对自己的设计充满信心。

On Demand Webinar
Ansys optiSLang、Lumerical和Speos
使用Ansys optiSLang、Lumerical和Speos优化显示器

在本网络研讨会中,我们将借助Ansys optiSLang完成优化显示器像素设计的复杂任务,以展示整个仿真工作流程并执行高级多目标优化。

On Demand Webinar
Speos镜头系统
使用Ansys Speos镜头系统导入工具来优化光学设计与验证工作流程

此网络研讨会重点介绍了Zemax OpticStudio和Ansys Speos之间的互操作性。

On Demand Webinar
亮度匹配和人眼视觉
信赖您所看到的内容:亮度匹配和人眼视觉

此次网络研讨会重点介绍了Ansys Speos,该产品提供了一个精细的人眼传感器模型,并提供使用人眼视觉算法,以获得亮度和沉浸式的360度观察结果。



White Papers

physics based sensor validation

Shedding New Light on UVC Disinfection

Disinfection product engineers can first use Ansys SpaceClaim to recreate highly complex physical environments, then leverage Ansys SPEOS to simulate the application of UVC light to that space.
