Ansys Nuhertz FilterSolutions
Conception du filtre RF

Conception, synthèse et optimisation automatisées de filtres RF, micro-ondes et numériques dans un processus simple et efficace.



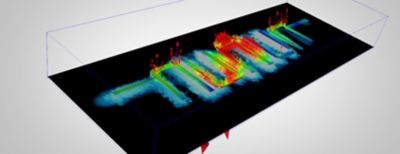

Logiciel de conception automatique de filtres

Ansys Nuhertz FilterSolutions fournit une conception, une synthèse et une optimisation automatisées de filtres RF, micro-ondes et numériques dans un processus simple et efficace. FilterSolutions commence par les spécifications de performance de votre filtre, synthétise à la fois les composants regroupés et les réalisations de disposition de filtre physique, et configure automatiquement l’analyse et l’optimisation des filtres dans le simulateur électromagnétique Ansys HFSS.

  • Check icon outline
    Filtres groupés
  • Check icon outline
    Filtres numériques
  • Check icon outline
    Filtres basés sur des circuits intégrés
  • Check icon outline
    Distribué (filtres de ligne de transmission)
  • Check icon outline
    Filtres analogiques à indicateur zéro

Spécifications rapides

FilterSolutions fournit des spécifications de performance pour chaque étape, de la mise en page à l’optimisation EM

  • Bases de données de composants incorporés
  • Réalisations de filtres planaires
  • Synthèse automatique des filtres
  • La plus large gamme de topologies de filtres
  • Intégration HFSS
  • Synthèse de la disposition des filtres distribués

BLOG

Conception de filtre plus rapide avec Nuhertz FilterSolutions

Ansys Nuhertz FilterSolutions accélère considérablement la conception de filtres à éléments agglomérés (montage en surface) et planaires. Il comprend également des outils de synthèse pour les condensateurs actifs, commutés et les filtres numériques. La netlist des filtres actifs peut être exportée au format SPICE. Le module de synthèse de filtre numérique peut exporter du code C pour le filtre généré.

Avec l’outil SynMatrix et d’autres technologies de simulation électromagnétique 3D uniques en HFSS, telles que les dérivés analytiques et le maillage adaptatif automatique, ces deux solutions de filtres font de la conception de filtres RF et micro-ondes un processus beaucoup plus fluide et accessible à un plus grand nombre d’ingénieurs.


JUILLET 2022

Quoi de neuf

La version de mise à jour Ansys 2022 R2 améliore également considérablement les solutions de filtres NuHertz, en aidant les concepteurs à créer des filtres RF à l’aide de composants de montage en surface groupés.

Inductance à 5 pôles
Optimisation discrète automatisée

Permet d’optimiser les conceptions de filtres planaires sur les composants de valeur standard disponibles auprès des fournisseurs. Les concepteurs de filtres planaires basés sur des pièces standard du fournisseur seront en mesure de synthétiser et d’optimiser les filtres ainsi que de simuler l’analyse du rendement.

Capacités

La conception de filtres micro-ondes et à ondes millimétriques haute performance nécessite généralement des connaissances spécialisées pour synthétiser les configurations de filtres. Une bonne approche d’IAO consiste à créer des conceptions sans réglage qui fonctionnent dans les tolérances de fabrication ou de matériau. La création d’un premier prototype de conception précis est essentielle à une optimisation rapide de la conception.



Caractéristiques principales

Une solution unique en son genre qui offre une synthèse rapide, facile et automatique d’un filtre qui répond à vos exigences de performance.

  • Utile pour les novices et les experts en filtres
  • Module de filtre groupé (passif)
  • Module de filtre distribué
  • Module Filtre actif
  • Module de filtre à condensateur commuté
  • Module de filtre numérique
  • Module Zmatch
  • Types de filtres disponibles (filtres groupés et distribués)
  • Topologies de conception de filtres distribués
  • Implémentations de filtres actifs
  • Conceptions de filtres numériques IIR basées sur les transformations numériques suivantes

Deux interfaces utilisateur sont disponibles pour une conception de filtre experte simple ou détaillée. Si vous n’avez pas d’arrière-plan de filtre profond, l’interface FilterQuick vous aide à concevoir et à synthétiser rapidement des topologies de filtre courantes. Pour les experts, l’interface Filter Advanced offre des fonctionnalités telles que la mise en forme avancée du filtre, le contrôle de localisation pôle zéro, la réalisation de fonctions de transfert personnalisées, la conception de duplexeurs / multiplexeurs et plus encore.

Synthétise un filtre de composant groupé (simple ou double terminaison) d’une topologie de filtre sélectionnée pour réaliser les caractéristiques de performances spécifiées. Des composants de valeur standard peuvent être appliqués, avec des valeurs de tolérance standard (ou non standard) pour l’analyse Monte-Carlo. Les composants ont un Q idéal ou fini, ou peuvent être basés sur des modèles de bibliothèque de composants du fournisseur.

Le module Distributed Filter synthétise des configurations de filtres planaires sur des matériaux précis pour la physique, incorporant des lignes de transmission, des vias et des éléments groupés hybrides. Les dispositions de filtre peuvent être effectuées pour une variété de formats de substrat, y compris les microbandes, les substrats suspendus et les bandes. Les dispositions physiques (y compris la métallisation et les propriétés des matériaux du substrat) sont effectuées rapidement et avec précision. Les dispositions de filtre sont entièrement paramétrées et peuvent être transférées de manière transparente vers Ansys HFSS pour une analyse EM immédiate ; toutes les géométries, matériaux, ports et configurations d’analyse sont automatiquement créés. Les conceptions HFSS sont entièrement paramétrées et des configurations d’optimisation sont fournies afin que vous puissiez procéder directement à l’optimisation de la conception pour atteindre les objectifs de réponse du filtre.

Certaines conceptions de filtres nécessitent l’élimination des inductances, et les conceptions de filtres actifs avec OpAmps peuvent parfois être une alternative attrayante. Le module FilterSolutions Active Filter synthétise les filtres pour répondre aux exigences de performance spécifiées par l’utilisateur dans un large éventail de topologies de filtres actifs, telles que Thomas, Akerberg-Mossberg, Sallen-Key, Multiple Feedback, Leapfrog, GICs et plus encore. Incorporez des modèles OpAmp de votre fournisseur préféré et incluez des effets Q finis dans vos conceptions de filtres actifs.

Les filtres à condensateur commuté sont des composants à inductance nulle utilisés dans les processus semi-conducteurs où les condensateurs et les transistors de commutation occupent de très petits espaces par rapport aux inductances et aux résistances. Les filtres à condensateur commuté peuvent être utilisés comme filtres numériques et impliquer des topologies de circuits d’échantillonnage. Le module De filtre à condensateur commuté peut synthétiser des conceptions dans des réalisations IIR et FIR, ainsi que des conceptions bilinéaires, Z assorties, invariantes d’étape, invariantes à impulsion modifiées ou transformées en Z personnalisées.

Pour le traitement du signal numérique (DSP) et les systèmes échantillonnés, FilterSolutions prend les spécifications de performance spécifiées par l’utilisateur et une topologie de filtre numérique souhaitée et synthétise les coefficients pour produire le filtre. Les transformations numériques sont fournies aux approximations bilinéaires, invariantes d’impulsion (IIR), invariantes d’étape, Z appareillés et FIR (Finite Impulse Response). Les réalisations de filtre sont fournies sous la forme de la fonction de transfert discret, de coefficients de tapotement / bloc de filtre ou de code source en langage C prêt à être incorporé dans un bloc de code DSP.

Zmatch commence par des définitions de charge complexes et synthétise un réseau correspondant pour un transfert de puissance maximal. Il comprend à la fois les modes Fréquence discrète et Correspondance à large bande. Les réseaux de correspondance optimaux sont fournis dans des réalisations groupées, distribuées et hybrides.

Inclut Bessel, Butterworth, Chebyshev I et II, Elliptic, Gaussian, Delay, Hourglass, Legendre, Matched, Raised Cosine, Tubular, Zigzag, Coupled-Resonator, Low Pass, High Pass, Band Pass, Band Stop, Diplexer, Multi-band and Cross-Coupled Folded Resonator, et Linear Phase. FilterSolutions fournit une variété extraordinairement grande de formes de filtres utiles et uniques en utilisant des méthodes de synthèse de précision.

Inclut la traduction groupée, la traduction d’inductance, l’impédance échelonnée, les résonateurs à talon de dérivation, les résonateurs à talon ouvert, les talons espacés, les résonateurs doubles, les résonateurs doubles espacés, les bords parallèles couplés, l’épingle à cheveux, l’épingle à cheveux miniature, le résonateur annulaire, l’interdigital et le peigne. La synthèse est possible en composants planaires impliquant des microbandes et des microbandes inversées, des bandes, des bandes symétriques et asymétriques.

Inclut Thomas 1 et 2, Sallen & Key, Parallel, Akerberg, Multiple Feedback (MFB), GIC Biquad, GIC Ladder et Leap Frog.

Bilinéaire, invariant d’impulsion (IIR), Z apparié, invariant d’étape, approximation FIR. Types de filtres FIR: rectangulaire, Bartlett, Hanning, Hamming, Blackman, Blackman-Harris, Kaiser, Dolph-Cheby, Remez, cosinus surélevé, cosinus surélevé racine, filtre cosinus, filtre sinusoïdal, filtre assorti et filtre à retard.
