ANSYS BladeModeler

ANSYS BladeModeler 软件是一款专业、易用的旋转机械组件快速 3D 设计工具。ANSYS BladeModeler 可用来设计泵、压缩机、风机、鼓风机、涡轮机、扩展器、涡轮增压器、导流片等设备中的轴流、混流和径流叶型。

综合全面的涡轮机械解决方案

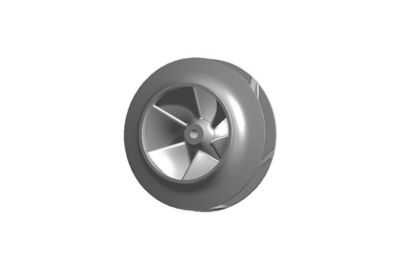

ANSYS BladeModeler 与 ANSYS DesignModeler 集成在一起,可提供完整的 3D 几何结构建模功能,并允许添加任意数量的几何特性,例如轮毂金属、叶片倒角以及切角和切边等。叶片设计可与其它无叶片组件(例如外壳、叶根或复杂的 3D 尖端间隙)相结合。用户可直接创建非叶片组件,也可以通过CAD接口导入所有主流CAD软件模型,并可访问装配体,无任何限制。ANSYS BladeModeler 软件提供交互叶片设计、网格生成以及包括流体动力学和结构力学在内的高级仿真功能之间的重要连接。

完整的几何建模
你可以选择分析所需的几何细节等级。对于快速分析而言,最基本的叶片草图可能就足够了。不过当需要实现最大精确度时,ANSYS BladeModeler 软件可包含详细的 3D 固体建模几何组件。根据设计过程和需求的不同,可使用先进的 ANSYS 流体动力学或 ANSYS 结构力学产品分析叶片几何结构的空气动力学性能或机械性能。

集成型初始尺寸

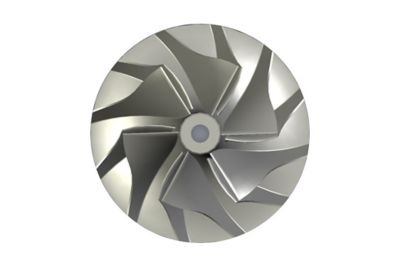

ANSYS BladeModeler 软件包含 PCA Engineers公司 的多款中弧线设计工具:针对离心式压缩机的 ANSYS Vista CCD、针对径流式涡轮的 ANSYS Vista RTD、针对离心泵的 ANSYS Vista CPD 以及针对轴流式风扇的 ANSYS Vista AFD。根据机器载荷(质量流、压力比等) 和几何约束情况,该程序会配置叶片几何结构,并提供包括折合转速和折合流量在内的重要无因次性能参数。叶片几何结构可直接输出用于 ANSYS BladeModeler 中。

交互式叶片设计

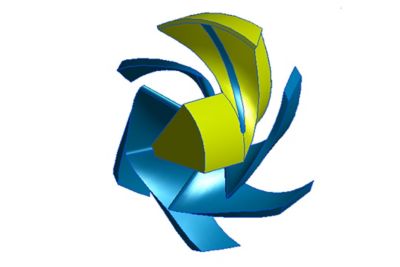

ANSYS BladeModeler 将你的设计定义为一组 2D 草图(在展向或用户自定义位置),然后立即以交互方式生成完整的 3D 设计,并提供叶片角度和喉道面积等定量信息。该软件使用子午面视图定义叶片通道,并提供两种模式来定义叶型。你可以使用中弧线/厚度模式指定中弧线相对气流角(blade angle)和厚度分布,通常用于径流设备设计中。或者,你可以使用压力面/吸力面模式单独描述叶片压力面和吸力面的曲线,通常用于轴流设备设计中。

与 ANSYS Workbench 集成
ANSYS BladeModeler 完全集成到了 ANSYS Workbench 平台中,为你提供多种强大的产品选项,可用于定义工作流程,并通过简单的拖放动作在设计流程中连接到不同的应用。例如,你可使用 ANSYS Vista TF 直接将设计转移到通流分析,或者利用 ANSYS TurboGrid 工具为设计生成网格。完整集成可提供到 ANSYS 其它应用的参数化持久连接,相关应用包括:用于快速 2-D 通流分析的 ANSYS Vista TF 工具、用于网格生成的 ANSYS TurboGrid 软件、用于全 3-D 流体分析的 ANSYS 流体动力学解决方案以及用于应力和模态分析的 ANSYS 结构力学技术。而且,你可在一个 CAE 环境中执行整个过程。
